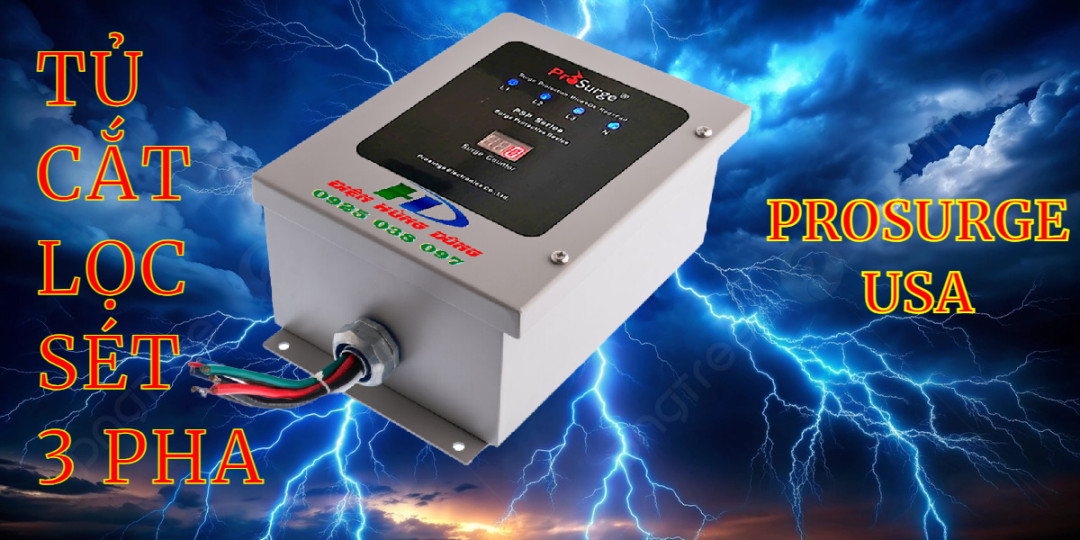

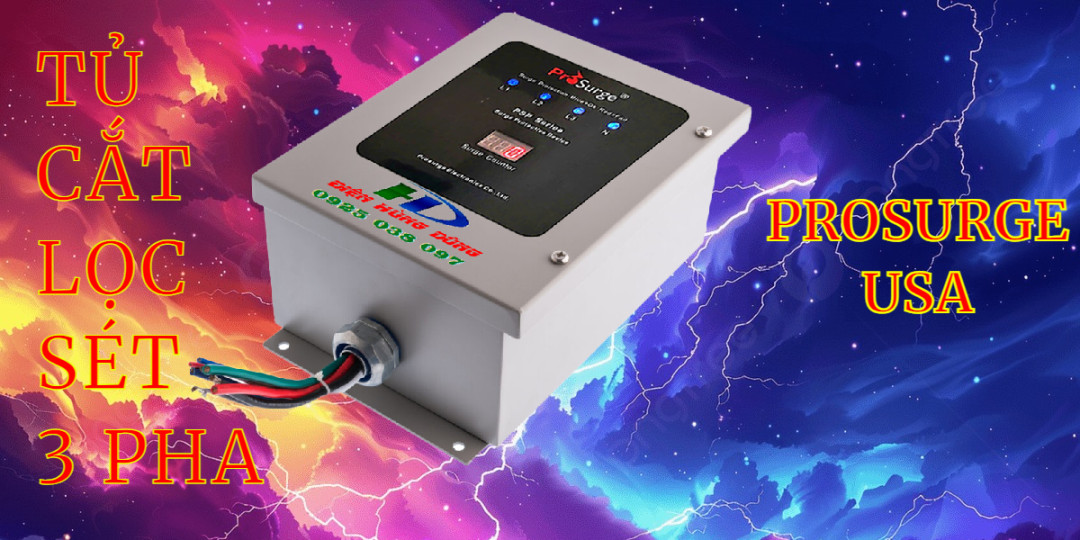

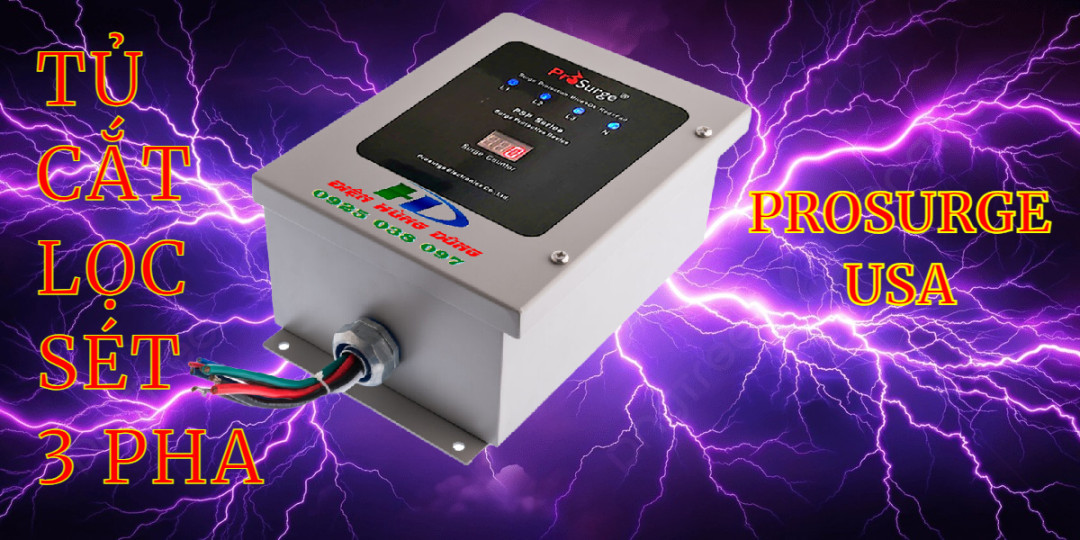

Thiết bị cắt lọc sét 3 pha 300ka PSP347Y62M/T1CTA Prosurge Mỹ
Bộ Thiết bị cắt lọc sét 3 pha 300kA PSP347Y62M/T1CTA Prosurge Mỹ là thiết bị Thiết bị cắt lọc sét Type 1 với khả năng chịu được dòng sét tối đa lên đến 300kA/pha; 150kA/mode phù hợp để bảo vệ tại các tủ phân phối chính, các tủ phân phối và các tủ nhánh. Nhờ có bộ lọc sét EMI/RFI filter triệt tiêu được các xung sét trực tiếp và xung sét lan truyền đánh vào lưới điện sẽ giúp kéo dài tuổi thọ và tăng độ bền cho các thiết bị trong hệ thống. Tủ chống sét lan truyền 3 pha 300kA Prosurge PSP347Y62M/T1CTA này có khả năng triệt tiêu các xung quá áp của sét đánh trực tiếp vào đường dây hoặc các sự cố về điện trên đường dây của điện lực dẫn vào thiết bị tải điện . Tủ Thiết bị cắt lọc sét 3 pha Prosurge PSP347Y62M/T1CTA phù hợp với những khu vực có mật độ sét cao, cường độ sét mạnh.
Thông tin về Thiết bị cắt lọc sét 3 pha 300kA PSP347Y62M/T1CTA Prosurge Mỹ
Thiết bị Thiết bị cắt lọc sét 3 pha 300kA PSP347Y62M/T1CTA Prosurge Mỹ SPD Type 1 UL
– Lắp song song với tải, đặt sau MCCB tổng.
– Điện áp hoạt động liên tục tối đa, MCOV: 347V (L-N; L-G), 600V (L-L)
– Dòng sét tối đa (Imax) 300kA/pha; 150kA/mode.
– Dòng xả danh định (In) 20kA
– Công nghệ MOVs: bảo vệ tất cả các mode (L-N ,L-G ,N-G) loại bỏ được cả quá dòng và quá áp.
– Thời gian đáp ứng: < 1ns
– Điện áp giới hạn đo được: UL 1449 4th edition 6kV, 3kA VPR: 1500V L-N, 1500V L-G, 1500V N-G, 2500V L-L
– Lọc nhiễu EMI/RFI: Max. 45dB.
– Chịu dòng ngắn mạch sự cố, Isccr: 200kAIC
– Tích hợp bộ đếm sét.
– Có đèn LED hiển thị trạng thái, tích hợp cảnh báo bằng tiếp điểm khô và báo động âm thanh.
– Vỏ thép chịu thời tiết bên ngoài NEMA 4 hoặc NEMA 4X
– Đáp ứng tiêu chuẩn: UL 1449 4th edition Type 1; UL 1283; IEEE C62.41.1, .2, C62.45; RoHS Compliant
Thông số kỹ thuật của tủ Thiết bị cắt lọc sét 3 pha 300kA Prosurge PSP347Y62M/T1CTA SPD Type 1 UL
| Model | PSP347Y62M/T1CTA |
| Type của thiết bị chống sét (theo UL) | Type 1 UL |
| Hệ thống điện | 240/415 Vac |
| Mạng điện AC | 3 pha+N+G |
| Điện áp hoạt động (V): | 347 Vac (L-G) |
| 347 Vac (L-N) | |
| 347 Vac (N-G) | |
| 600 Vac (L-L) | |
| Điện áp hoạt động tối đa – MCOV (V): | 420VAC |
| Tần số – (f) | 50/60 Hz |
| Dòng cắt sét định mức mỗi chế độ – (In) | 20 kA |
| Dòng cắt sét cực đại mỗi pha – (max) | 300 kA |
| Dòng thoát sét tổng tối đa – (Itotal) | 1200 kA |
| Cấp điện áp bảo vệ – VPR (V) | 1500V (L-G) |
| 1500V (L-N) | |
| 1500V (N-G) | |
| 2500 Vac (L-L) | |
| Dòng ngắn mạch tối đa – (SCCR) | 200 kA |
| Lọc nhiễu RFI | Có, đáp ứng UL1283 |
| Ngắt kết nối nhiệt | bên trong |
| Ngắt kết nối quá tải | bên trong |
| Chỉ báo tình trạng hoạt động | Led, âm thanh, tín hiệu từ xa |
| Tích hợp bộ đếm sét | Có |
| Nhiệt độ làm việc – (ºC) | -40/ +75ºC |
| Chất liệu vỏ thiết bị | Metal enclosure, NEMA 4 |
| Kiểu lắp đặt | trên tường |
| Cấp bảo vệ chống thâm nhập | IP66 |
| Nema | NEMA4, NEMA4X |
| Vị trí lắp đặt | trong nhà hoặc ngoài trời |
